Blast mühendisliği / ön değerlendirme

Projenizde rebound yükü hesaplandı mı?

Patlama dalgası geçtikten sonra yapı ters yönde yük alır. Bu geri tepme etkisi, blast kapısının kilit sistemini, bağlantı detaylarını ve duvar donatısını doğrudan etkiler.

Birçok projede bu kritik hesap tasarım aşamasında atlanır; sorun çoğu zaman kabul testi veya saha uygulamasında ortaya çıkar. Sizin projenizde kontrol edildi mi?
Ücretsiz Teknik Ön Değerlendirme Al
Blast yük hesabı Kapı & kilit detayı KBRN ve sızdırmazlık
3 Adımlı Teknik Ön Kontrol

Projenizde kritik hesaplar tamam mı?

Basınç sınıfı, rebound yükü ve dönüşüm uygulanabilirliği birlikte değerlendirilmelidir. Aşağıdaki kısa kontrol, hangi noktaların doğrulanması gerektiğini gösterir.

1 2 3
Adım 1 / 3

Projeniz hangi tehdit senaryosu için tasarlanıyor?

Kontrol sonucu: Düşük risk senaryosunda bile giriş, acil çıkış, çatı ve dış duvar için ayrı dayanım seviyeleri doğrulanmalıdır. Ekipman spesifikasyonunuz bu değerlerle eşleşiyor mu?
Kontrol sonucu: Yüksek risk senaryosunda yapı elemanları ve ekipman sınıfları daha yüksek kPa değerlerine göre değerlendirilmelidir. Kapı, filtreleme ve sızdırmazlık seçimi bu sınıfa göre yapılmalıdır.
Kontrol sonucu: Komuta merkezi projelerinde yalnızca yapı dayanımı değil; süreklilik, havalandırma, basınçlandırma ve ekipman uyumu da aynı koruma sınıfında kontrol edilmelidir.
Kontrol sonucu: Kritik tesis ve ileri komuta senaryolarında yük seviyesi, ekipman sınıfı ve kabul testi gereklilikleri birlikte ele alınmalıdır. Eksik spesifikasyon uygulama aşamasında ciddi risk doğurabilir.
Adım 2 / 3

Rebound yükü proje dokümanlarında açıkça hesaplandı mı?

Kontrol sonucu: Bu iyi bir başlangıç. Yine de rebound hesabının blast kapısı kilit sistemi, ankrajlar ve duvar donatısı ile tutarlı olup olmadığı ayrıca kontrol edilmelidir.
Kontrol sonucu: Emin olunmayan rebound hesabı kabul testi ve uygulama aşamasında risk oluşturabilir. Bu yük özellikle kapı kilidi, menteşe, ankraj ve donatı detaylarını etkiler.
Kontrol sonucu: Rebound hesabı dokümanda yoksa yapı yalnızca pozitif basınca göre değerlendirilmiş olabilir. Bu durum kapı, bağlantı ve donatı detaylarında kritik eksiklere neden olabilir.
Adım 3 / 3

Proje hangi aşamada?

Kontrol sonucu: Mevcut yapı dönüşümünde taşıyıcı sistem, havalandırma, sızdırmazlık, kaçış yolları ve ekipman yerleşimi birlikte kontrol edilmelidir.
Kontrol sonucu: Yeni yapıda doğru koruma sınıfı erken aşamada belirlenirse betonarme detaylar, ekipman boşlukları ve KBRN sistemleri daha sağlıklı planlanır.
Kontrol sonucu: Fizibilite aşaması, yanlış ekipman veya eksik dayanım sınıfı seçilmeden önce teknik riskleri görmek için en doğru zamandır.
Genel teknik yorum

Projenizde basınç sınıfı, rebound yükü ve ekipman uyumu birlikte kontrol edilmeli. Bu üç alan netleşmeden doğru kapı, filtreleme, basınçlandırma ve sızdırmazlık seçimi yapılamaz.

Ücretsiz Teknik Ön Değerlendirme Al
Küresel aciliyet

Dünya sığınak altyapısını yeniden kuruyor. Projeniz bu dönüşüme hazır mı?

Finlandiya standart geliştiriyor, Almanya metro ve bodrumları yeniden envantere alıyor, Polonya yeni sivil koruma kanununu yürürlüğe koyuyor, Japonya ve Güney Kore aktif tehdit altında dijital sığınak altyapılarını güçlendiriyor.

Dünyadaki gelişmelere bakınca projenizi yapmak için sınırlı zamanınız olabilir. Bugün planlanmayan teknik gereksinimler, yarın daha yüksek uyum maliyeti ve daha zor revizyon anlamına gelebilir.
65.000 İsveç’te Soğuk Savaş döneminden kalan sığınaklar yenileme gündeminde.
€40+ milyar Almanya’da ilk yıllar ve sonraki dönem için tartışılan sığınak altyapısı ihtiyacı.
%114 İsviçre’de nüfusa oranlı sığınak kapasitesi dünya ölçeğinde benzersiz seviyede.
Referans Modeller
Finlandiya Avrupa’nın en kapsamlı sığınak yasal altyapılarından biri. Periyodik bakım yaklaşımı ve standart geliştirme çalışmalarıyla referans model.
İsviçre Nüfusun üzerinde sığınak kapasitesi, kişi başı zorunlu alan ve maliyet paylaşımıyla benzersiz bir sistem.
İsrail 1992’den bu yana Mamad güvenlik odası zorunluluğu ve gerçek saldırı koşullarında çalışan alarm/sığınak pratiği.
Singapur 1998’den bu yana her dairede household shelter zorunluluğu; şehir ölçeğinde kapsama hedefi.
Norveç Kaya sığınak geleneği, NATO sivil planlama süreçleri ve Baltık bölgesi koordinasyonunda aktif rol.
Hızlı Dönüşüm Sürecindekiler
İsveç 2025–2030 döneminde büyük ölçekli sığınak yenileme bütçesi ve Total Defence doktriniyle hızlı dönüşüm.
Almanya Mevcut 579 sığınak nüfusun yüzde birinden azını koruyor; metro, otopark ve kamu bodrumları yeniden envantere alınıyor.
Polonya 2025’te yürürlüğe giren sivil koruma kanunu, güçlü ordu ve dayanıklı toplum yaklaşımını birlikte ele alıyor.
Litvanya 2022–2024 arasında kapasite artışı ve Ukrayna okul sığınak programında aktif uygulayıcı rol.
Estonya Dijital sığınak eşleştirme platformu ve çift kullanımlı sığınak yaklaşımıyla NATO Doğu Kanadı’nda öne çıkıyor.
Letonya Kamu binası ve bodrum retrofit programlarıyla Baltık koordinasyonunda kapasite artırıyor.
Aktif Savaş ve Tehdit Deneyimi
Ukrayna 2034’e uzanan ulusal sığınak ağı stratejisi ve savaş koşullarından gelen eşsiz teknik dersler.
Japonya Füze tehdidine karşı sığınak konumlarını gösteren uygulama ve komuta merkezlerini yeraltına taşıma kararı.
Güney Kore Zorunlu sivil savunma tatbikatları, metro sığınak ağı ve Emergency Ready App ile çalışan tehdit altyapısı.
Tayvan Tüm Toplum Savunma Dayanıklılığı Komitesi ve sivil savunma yasası tartışmalarıyla kritik vaka.
İran Sertleştirilmiş yeraltı inşaat mühendisliği ve derin gömülü tesisleriyle sivil sığınak tasarımını etkileyen referans.
Rusya Sovyet dönemi sığınak yenileme programları, mobil korumalı sığınak üretimi ve metro tabanlı savunma mirası.
Aktif Program Başlatmış Olanlar
Hollanda NATO sivil planlaması, AB direktifleri ve kritik altyapı çift kullanım değerlendirmesi.
Danimarka Dayanıklılık ve Hazırlık Bakanlığı ile koordinasyon reformu üzerinden yeni model arayışı.
Çek Cumhuriyeti Tarihi sığınak envanterini modernizasyon gündemine alma ve Ukrayna Koalisyonu’na katılım.
Avusturya Ukrayna Koalisyonu’na katılım ve tarafsızlık doktrini tartışmalarıyla izlenmesi gereken ülke.
Belçika AB merkezi olması ve Enabel üzerinden sahadaki uygulama rolü nedeniyle kritik altyapı modeli açısından önemli.
İrlanda Ukrayna okul sığınak programına katkı; küçük bütçeyle yüksek etki yaklaşımı.
Farklı Nedenlerle İzlenmesi Gerekenler
Çin Renmin Fangkong sistemi, şehir planlama mevzuatındaki sığınak zorunlulukları ve çift kullanımlı yeraltı alanları.
Suudi Arabistan Yüksek savunma bütçesine rağmen güncel sivil sığınak mevzuatı eksikliği; bölgesel boşluk ve fırsat alanı.
BAE Kamusal sığınak politikası sınırlı; ancak özel sektör ve lüks sığınak talebi artıyor.
Katar Al-Udeid üssündeki yeraltı komuta ve üs altyapısı, askeri yeraltı mühendisliği açısından kritik örnek.
Kazakistan Sovyet altyapısı mirası, savunma sanayi tesisleri ve Türkiye ile askeri ilişkileri nedeniyle izlenmeli.
Azerbaycan Karabağ deneyimiyle gerçek kentsel savaş koşullarında sığınak ihtiyacını yaşamış ülke.

Bu dönüşüm başladığında, mevcut yapıların uyum maliyeti hızla artabilir.

Bugün planlanan projelerde teknik gereksinimler inşaat aşamasında entegre edilebilir. Sonradan uyarlama ise ekipman, detay ve kabul testi açısından daha maliyetli olabilir.

  • Blast yükleri
  • Rebound etkisi
  • KBRN altyapısı
  • Ekipman uyumu
Projemi Teknik Olarak Değerlendir
En çok atlanan hesap

Sığınak sadece basınca değil, yükün yön değiştirmesine de hazırlanmalıdır.

“Kaç kPa’ya dayanır?” sorusu önemlidir; fakat tek başına yeterli değildir. Patlama etkisi sona erdiğinde oluşan geri tepme, özellikle kapı kilitleri, ankrajlar, bağlantı plakaları ve betonarme donatı detayları üzerinde kritik sonuçlar doğurabilir.

  • 1

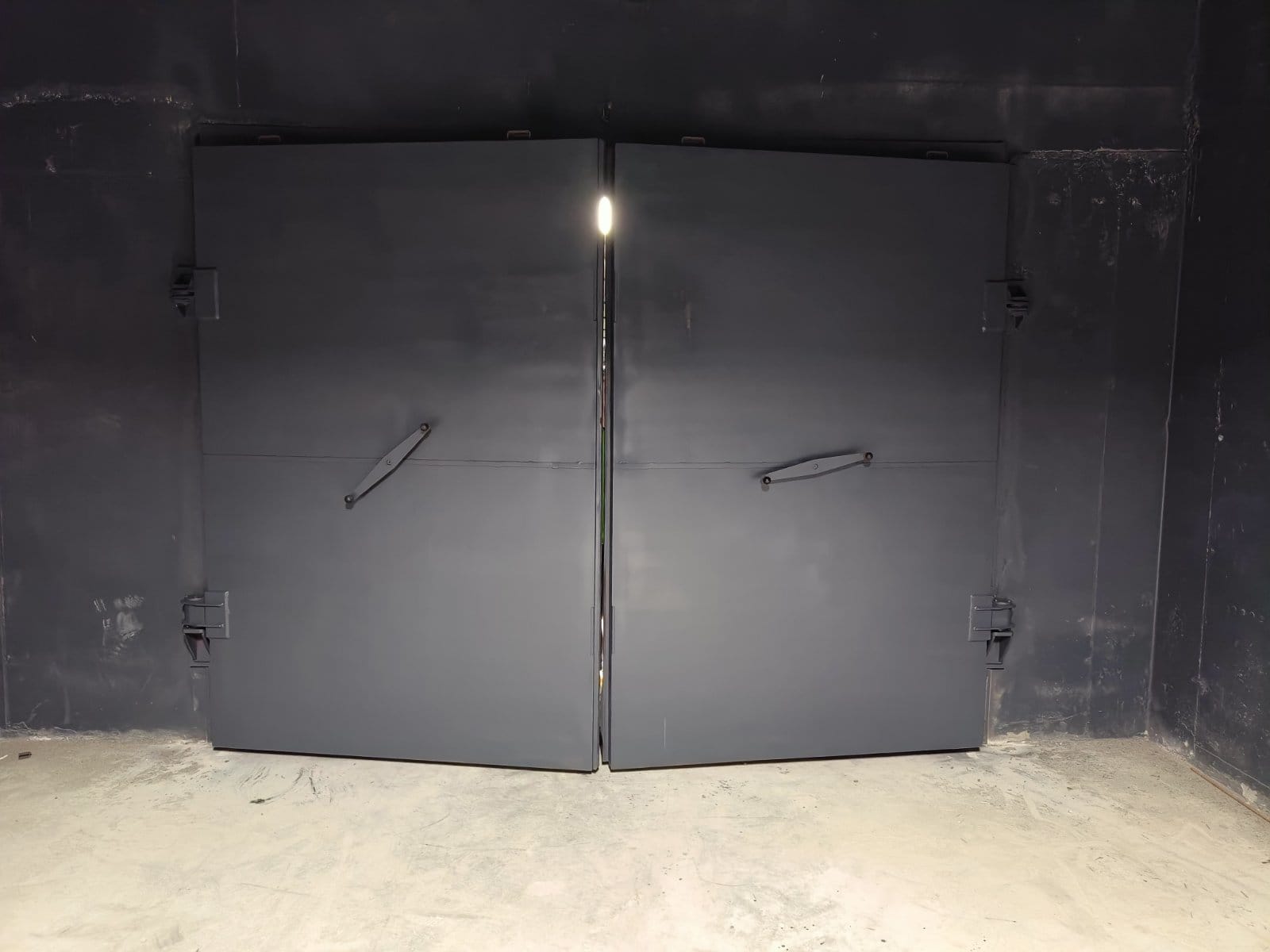

    Blast kapısı kilit sistemiGeri tepme yükü kilit ve menteşe detaylarında beklenmeyen zorlanmalar oluşturabilir.
  • 2
    Duvar donatısı ve ankrajSadece pozitif basınca göre tasarlanan detaylar ters yöndeki yükte zayıf kalabilir.
  • 3
    Kabul testi riskiEksik hesap çoğu zaman çizim aşamasında değil, test ve uygulama aşamasında görünür hale gelir.
Doğru değerlendirme

Projenin dayanımı tek bir sayı ile belirlenmez.

Tehdit senaryosu, yapı geometrisi, kullanım amacı, zemin koşulları ve ekipman sınıfı birlikte değerlendirilmelidir.

01

Tehdit senaryosu

Patlama basıncı, mesafe, impuls süresi ve etki yönü tasarımın başlangıç parametrelerini oluşturur.

02

Yapı davranışı

Statik eşdeğer yük, SDOF dinamik analiz veya ileri FEM yaklaşımı ihtiyaca göre seçilir.

03

Ekipman uyumu

Kapı, filtre, vana, sızdırmazlık ve havalandırma elemanları aynı koruma sınıfına göre belirlenir.

Basınç sınıfı

Kaç kPa’ya dayanıklı olmalı?

Farklı kullanım senaryoları farklı basınç dayanımı, betonarme detay ve ekipman sınıfı gerektirir.

Yapı Elemanı Sivil Halk
(düşük)		 Sivil Halk
(yüksek)		 Komuta
Merkezi		 İleri
Komuta
Çatı 100 kPa 300 kPa 600 kPa 1.800 kPa
Açık dış duvar 200 kPa 600 kPa 1.200 kPa 3.600 kPa
Giriş bölümü 50 kPa 150 kPa 300 kPa 600 kPa
Acil çıkış 100 kPa 300 kPa 600 kPa 1.800 kPa

Bu değerler proje kapsamı, tehdit seviyesi ve ilgili standartlara göre mühendislik değerlendirmesiyle doğrulanmalıdır. Her değer farklı ekipman sınıfını, betonarme detayını ve havalandırma tasarımını etkiler.

Patlama etkisi

Patlama dalgası yapıya tek bir yük olarak gelmez.

Doğru sığınak tasarımı, patlama etkisini birden fazla fiziksel etkiyle birlikte değerlendirir.

01

Hava blast dalgası

Basınç aniden yükselir, zamanla düşer ve negatif faz oluşur.

02

Zemin şoku

Gömülü yapılarda zemin tipi ve derinlik sonucu doğrudan değiştirir.

03

Parça etkisi

Patlama sonrası oluşan parçalar duvar ve kapı detaylarını etkiler.

04

Rebound

Yapı ters yönde yük alır; kapı, bağlantı ve taşıyıcı sistem için kritiktir.

KBRN koruma

Koruma sadece patlamaya karşı değildir.

Modern sığınaklar kimyasal, biyolojik, radyolojik ve nükleer tehditlere karşı da bütüncül şekilde ele alınmalıdır. Filtrasyon, basınçlandırma, sızdırmazlık ve süreklilik aynı mühendislik kurgusunun parçalarıdır.

  • ✓

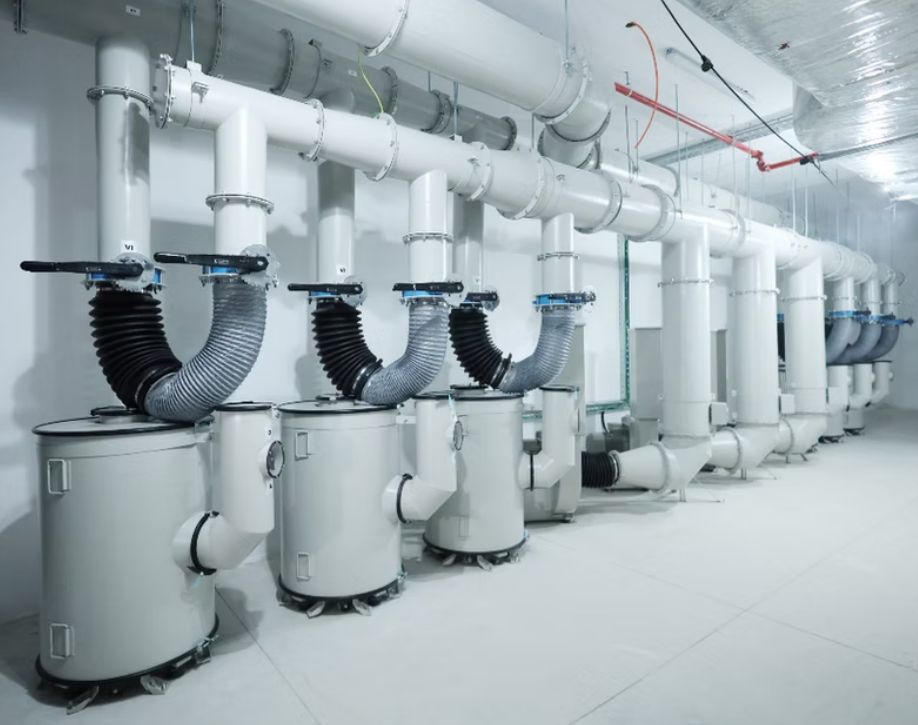

    KBRN filtrasyonİçeri giren hava çok katmanlı filtreleme sistemiyle şartlandırılır.
  • ✓
    Pozitif basınçİç ortam dış ortama göre kontrollü basınçta tutulur.
  • ✓
    SızdırmazlıkKapı ve yapı birleşimleri gaz geçirmezlik prensibiyle değerlendirilir.
Uygulama ortağı

Atmas teknolojisi, ODİT mühendisliğiyle projeye uygulanır.

Sadece ürün tedarik etmiyoruz. Tehdit analizi, yük hesapları, ekipman seçimi, saha uygulaması ve devreye alma sürecini birlikte yönetiyoruz.

Tehdit analizi ve sığınak sınıfı belirleme
Blast yük hesapları ve rebound kontrolü
Ekipman spesifikasyonu ve Atmas ürün seçimi
Uygulama sürecinde teknik denetim
KBRN filtrasyon ve basınçlandırma kurgusu
Kabul testi ve devreye alma desteği

Projenizde kritik bir hesap atlanmış olabilir mi?

Proje türünüzü ve mevcut aşamanızı paylaşın; doğru analiz seviyesi, ekipman ihtiyacı ve uygulanabilirlik konusunda ön değerlendirme yapalım.

Teknik kontrol

Projenizde risk var mı kontrol edelim.

Projenizin türünü ve aşamasını paylaşın; rebound yükü, basınç sınıfı, ekipman seçimi ve uygulanabilirlik konusunda ön değerlendirme yapalım.
